Sole-Felsen-Bad, Gmünd

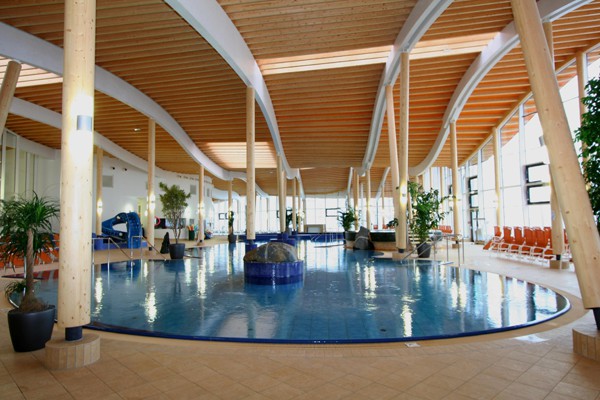

Das Sole-Felsen-Bad in Gmünd ist ein ganzjährig nutzbares Wellnessbad mit Innen- und Außenbecken, Saunalandschaft, Gastronomie- und Therapiebereich. Die Badehalle ist überspannt mit einer 4.500 m² großen, wellenförmigen Dachkonstruktion aus Holz (Länge bis ca. 121,50 m; Breite: bis ca. 63,50 m). Das Bauwerk fügt sich durch die weiche und runde Formensprache übergangslos in die bestehende Topografie ein. Die hügelige Landschaft findet im wellenförmigen Baukörper ihre Fortsetzung.
Gmünd
Niederösterreich
2006
Bauherr
Sole-Felsen-Bad Waldviertel GmbH
3950
Gmünd
Schremser Straße 6
stadtgemeinde@gmuend.at
+43 2852525060
+43 285252506
www.gmuend.at
Planer
Gollwitzer Architekten
94446
Deggendorf
Metzgergasse 19
D-94446 Deggendorf
Deutschland
info@gollwitzer-architekten.de
+49 991370020
+49 9913700222
www.gollwitzer-architekten.at
Ausführende Holzbaufirma
Graf-Holztechnik GmbH
3580
Horn
Industriestraße 1
graf.holz@wvnet.at
+43 298241210
+43 298241216060
www.graf-holztechnik.at
Statiker
Planungsgesellschaft Dittrich mbH
80636
München
Leonrodstraße 68
Deutschland
mail@dittrich-pg.de
0049/89 1301180
Dimensionen
1
46500,0 m2
4400,0 m2
Bausystem
Mischbau (Prinzip)
Massivholzbauweise
Rahmenbau
Außenwandkonstruktion
Glasfassade mit tragender Holzkonstruktion: Die geschwungene Westfassade ist vollflächig verglast. Die tragende Konstruktion wurde aus Kerto-S-Furnierschichtplatten errichtet.
Ost-Fassade:
Fichten Stülpschalung
Konterlattung
Windpapier
MDF-Platte
Riegelwandkonsturuktion aus KVH
dazwischen Steinwolldämmung
Dampfsperre
OSB Plattenverkleidung
Dachkonstruktion
-Primärkonstruktion aus einfach gekrümmten Brettschichtholz (BSH) -Trägern (F60) -Teilweise sind diese als Doppelbinder ausgeführt (schlanke Querschnitte) – Aufgrund der Dachgeometrie (gegenläufige Wellen) weist jeder Binder andere Krümmungsradien und Abgratungen (auch inerhalb eines jeden Binders) auf – Den Dachabschluss bildet ein um das ganze Gebäude laufender 2-fach gekrümmter Fassadenträger – Die Konstruktion lagert auf drei ovalen Ortbeton-Türmen und auf Rundsäulen aus BSH, die teilweise als vertikale Pendelstützen und als V-Stützen ausgebildet sind.
Sonstiges
Sekundärkonstruktion/Dachaufbau:
Auf dem Haupttragwerk liegen die Dachsparren aus BSH (BS 11, Fichte, 12/24 cm) auf. Diese mussten aufgrund der Dachgeometrie in sich verdrillt (bis zu 8 Grad) werden, um sie der Dachform an zu passen. Darauf kommt der Dachaufbau samt extensivem Gründach zu liegen.
Dachaufbau: – Fichten Dreischichtplatten 3,2 cm – Vollflächig verklebte Dampfsperre – Wärmedämmung 18,0 cm – Bitumenbahn geflämmt – Wurzelsichere Bitumenbahn geflämmt – Gründachaufbau:
Wasserspeicher
Drainage
Substrat
Anspritzbegrünung
Fassadengestaltung mit Holz
Stülpschalung
Holzschutz
Vordach
