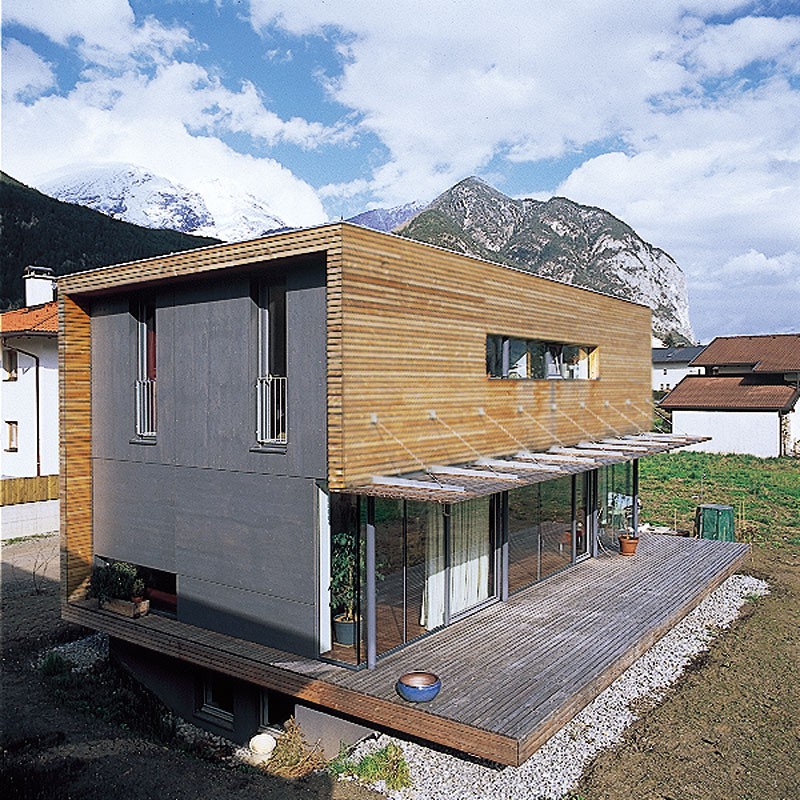

Einfamilienhaus Mayr / Salvator, Zirl
Die Konstruktion zeigt eine konsequente Umsetzung des klassischen Holzrahmenbaues mit hohem Vorfertigungsgrad. Hervorzuheben ist das planerische und gestalterische Spiel zwischen Offenheit und Geschlossenheit, welches die Fassaden strukturiert. Die Qualität des Entwurfes lässt vermuten, dass auch bei wiederholter Anwendung dieses Prinzips nichts an Spannung verloren geht.
Zirl
Tirol
2001
Bauherr
Eva Mayr und Werner Salvator
6170
Zirl
Planer
Teamwerk Architekten ZT GmbH
6020
Innsbruck
Fürstenweg 70
Österreich
Innsbruck
office@teamwerk-architekten.at
+43 512 2828240
+43 512 282824020
www.teamwerk-architekten.at
Ausführende Holzbaufirma
Schafferer Holzbau GesmbH
6145
Navis
Außerweg 61 B
Österreich
Innsbruck-Land
info@schafferer.at
+43 5273 64340
+43 5273 643440
http://www.schafferer.at
Dimensionen
3
2
534 m2
155 m2
139 m2
690 m3
115 m2
0,3
0,23
0,93
Bausystem
Rahmenbau
Fachwerkbau
Treppenhauskern und UG in Massivbauweise
Außenwandkonstruktion
Lärchenlattung offen mit Distanzlatte
Agepan DWD
KVH-Ständer 6,0 × 20,0 cm
Steinwolle 20,0 cm
OSB 1,8 cm
Installationsebene 5,0 cm
0,16 W/m²K
30
Trennwandkonstruktion
C-Profil Trockenbaukonstruktion mit je 1 Gipskartonplatte
Deckenkonstruktion
Bodenbelag mit Estrich
Trittschallmatte
OSB 2,2 cm
KVH-Balken 6,0 × 24,0 cm
Gefachsbereichdämmung 20,0 cm
OSB 1,8 cm
Latte mit Gipskarton
30
Dachkonstruktion
Hinterlüftung mit Rauhschalung
OSB 2,2 cm
KVH 24,0 cm
Steinwolle 24,0 cm
OSB 1,8 cm
Dampfbremse
Lattung und Gipskarton
Gefachdämmung
0,16 W/m²K
30
Fassadengestaltung mit Holz
Offene Lärchenlattung
Lasierte 3S-Platten Fichte
Holzschutz
natürlich dauerhafte Holzarten: Lärchenlattung
Eckausbildung: Gehrung mit 1,5 cm Luft
Fixverglasung in Aluschienen
Oberflächenbehandlung der Fassade
Naturbelassen und wasserlösliche Aussenlasur
Standardgebäude
Südausrichtung - Passive Sonnenenergienutzung
Öl
Öl
